備注:單機價格視型號而定,不同的型號,不同的生產能力,價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間,具體價格,請聯系客服提供具體生產要求,免費獲取方案及報價!
彈簧圓錐式破碎機(PY系列)簡稱‘彈簧圓錐破’,應用非常廣泛。彈簧保險系統是過載保護裝置,在遇到像‘鐵塊’這種不可破碎的物料時,會提供“彈簧式”過鐵釋放保護,在正常使用情況下,設備無故障運行率超過95%;同時,極大降低異物堵塞的概率,疏通破碎腔,從而大大的提高了破碎生產能力。
1、結構組成
彈簧圓錐破碎機主要由機架、傳動裝置、空偏心軸、碗型軸承、破碎圓錐體、調整裝置、調整套、彈簧、調整排料口液壓站等部分組成。

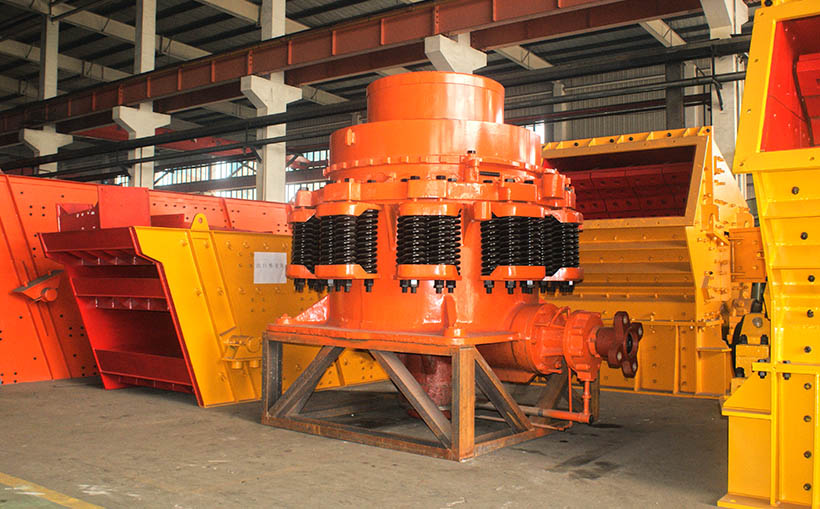

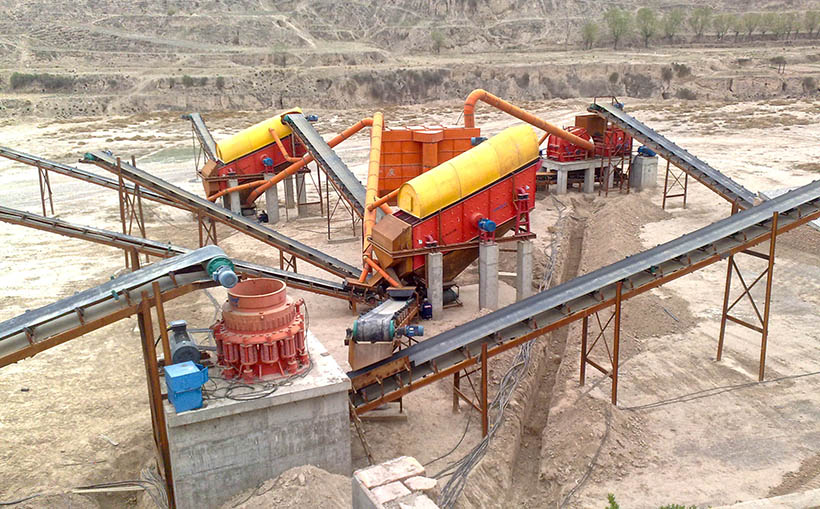

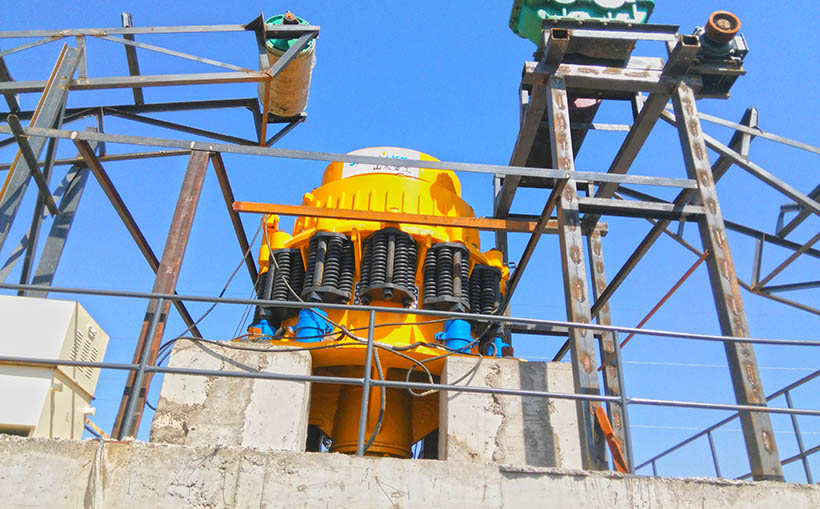

每個破碎機生產廠家生產的彈簧破碎機在外觀上可能都會有些許的不同,但大體上輪廓還是差不多的。下面以山友重工生產的PY系列彈簧圓錐破碎機為例,其實體圖(大致長相)如下,來自現場實拍:

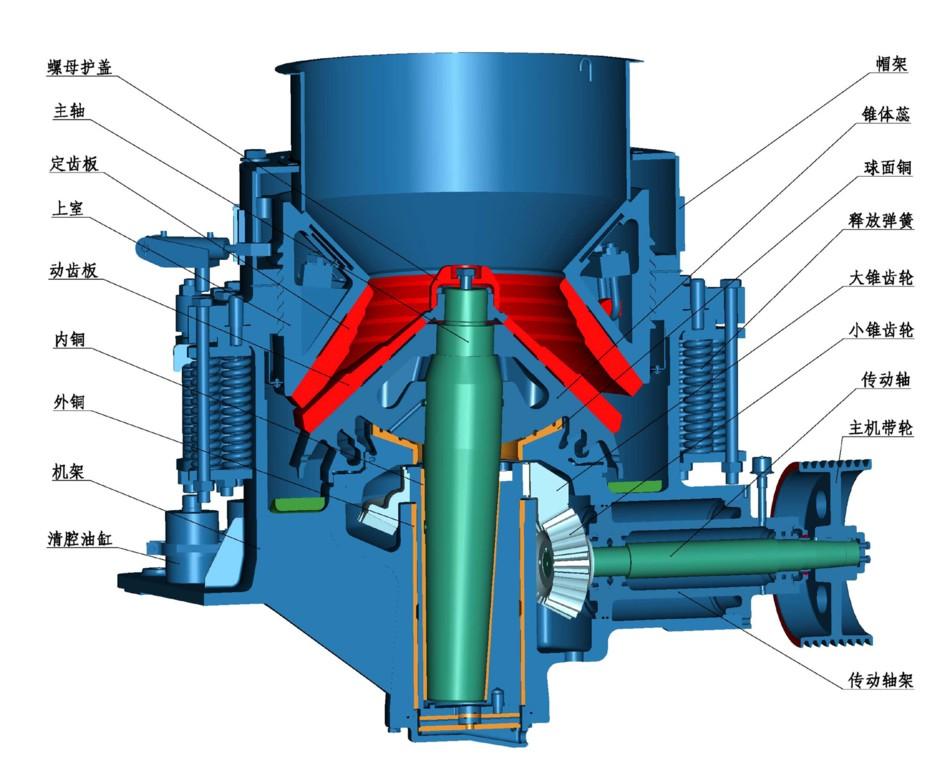

其內部結構剖析圖如下:
2、工作原理
彈簧圓錐破碎機的工作原理并不復雜,簡單的講,就是通過電動機的傳動,迫使偏心軸在軸心線下做旋擺周期性運動,使得破碎壁表面時而靠近又時而離開軋臼臂的表面,從而使得在破碎腔內的物料因擠壓、碾磨而被破碎。

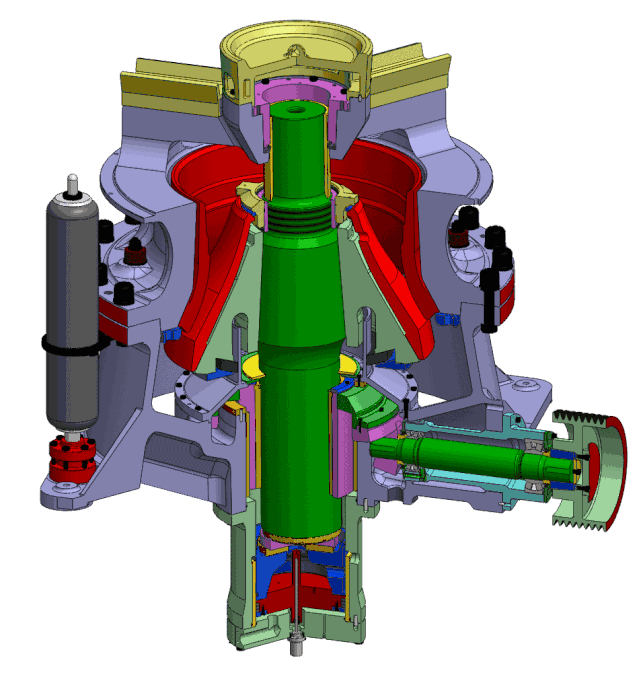

大致的工作原理可參考如下的一組gif動圖:
3、生產現場

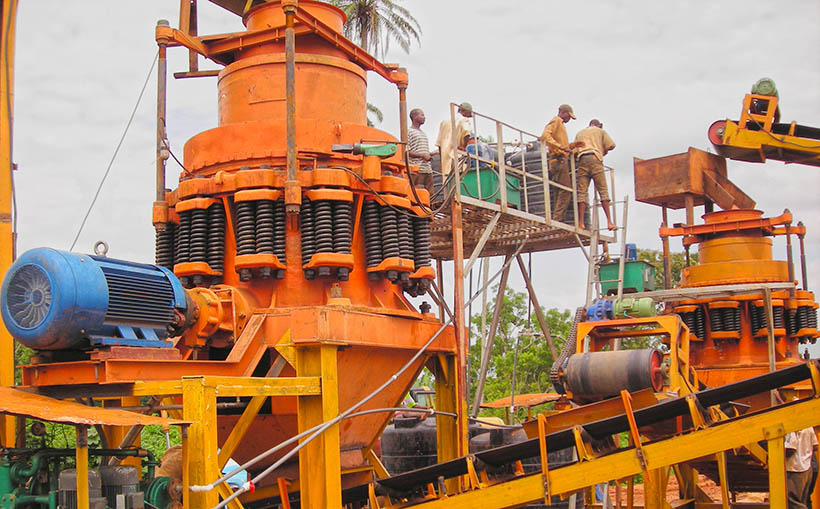

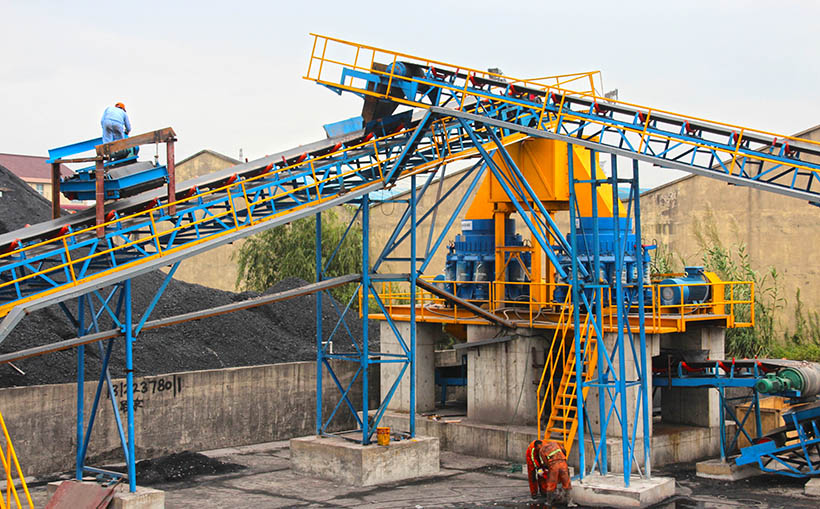

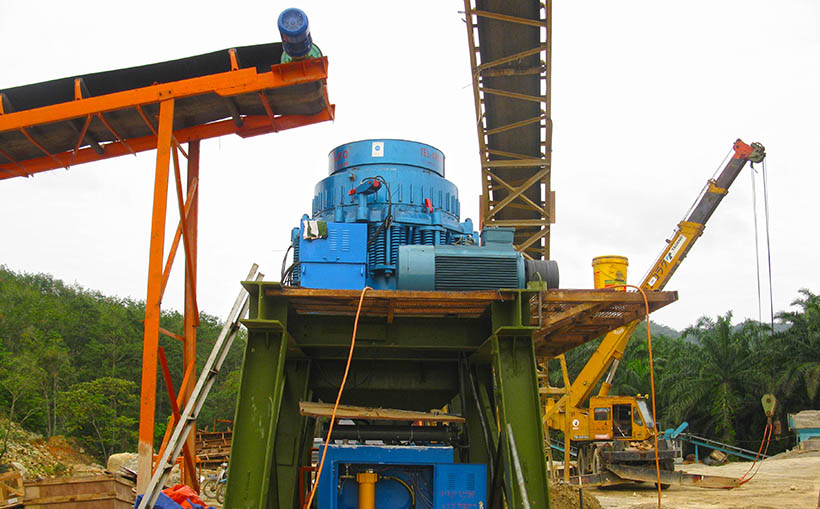

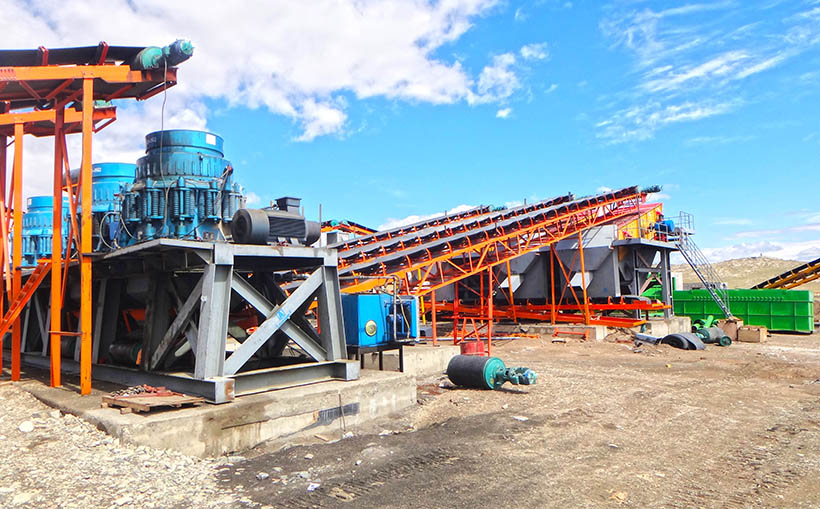

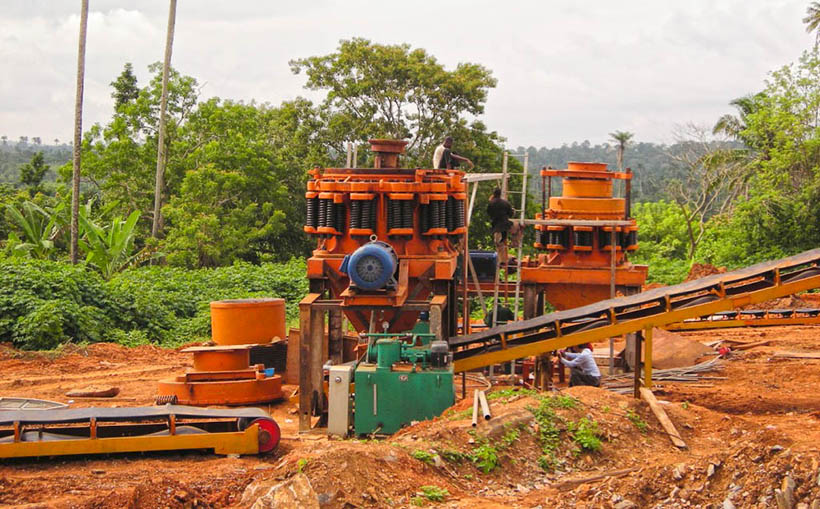

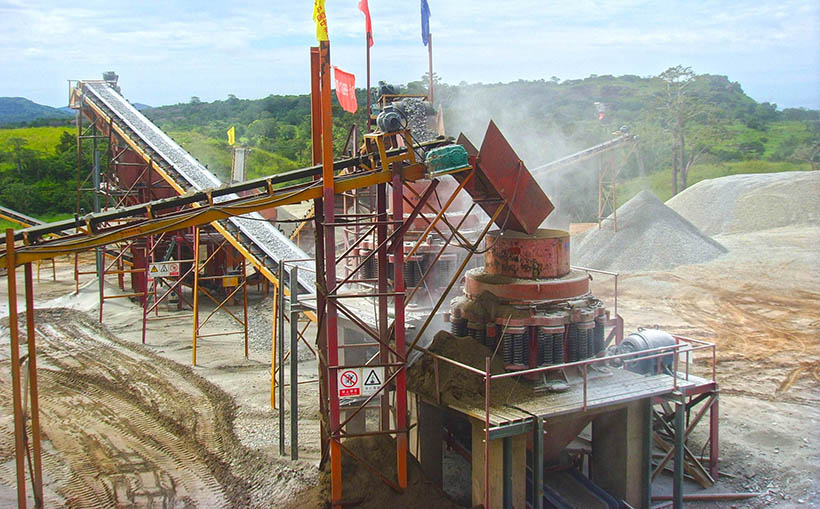

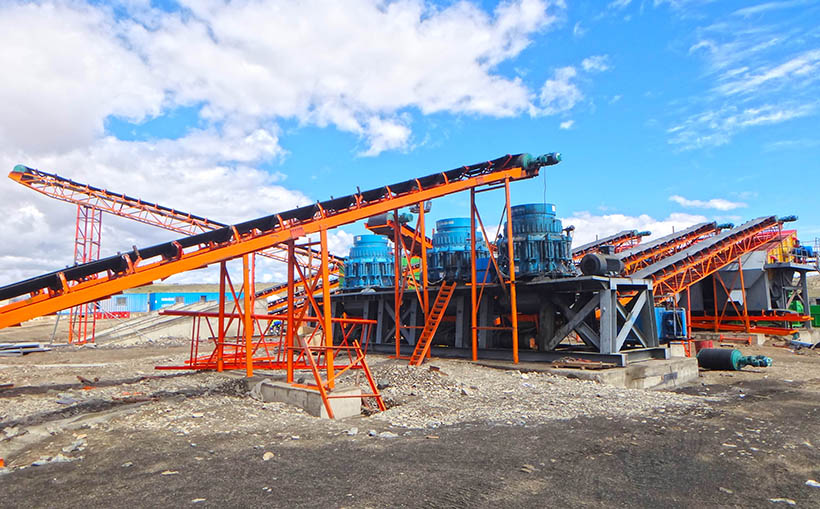

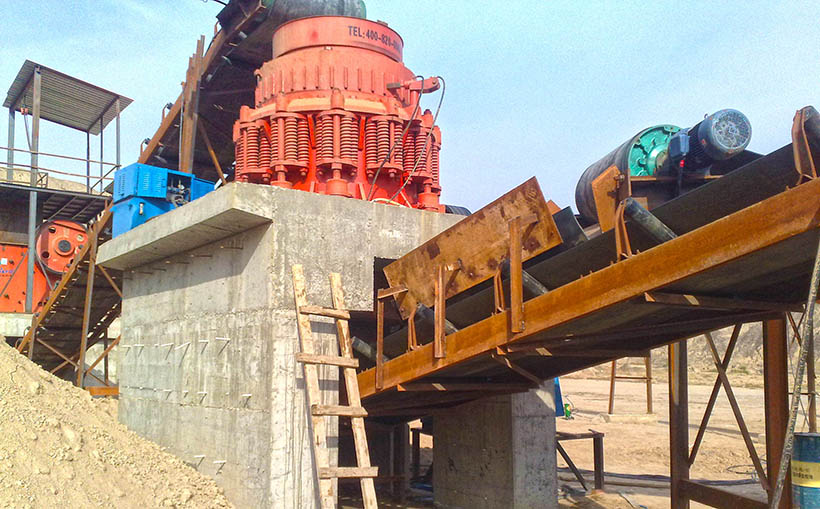

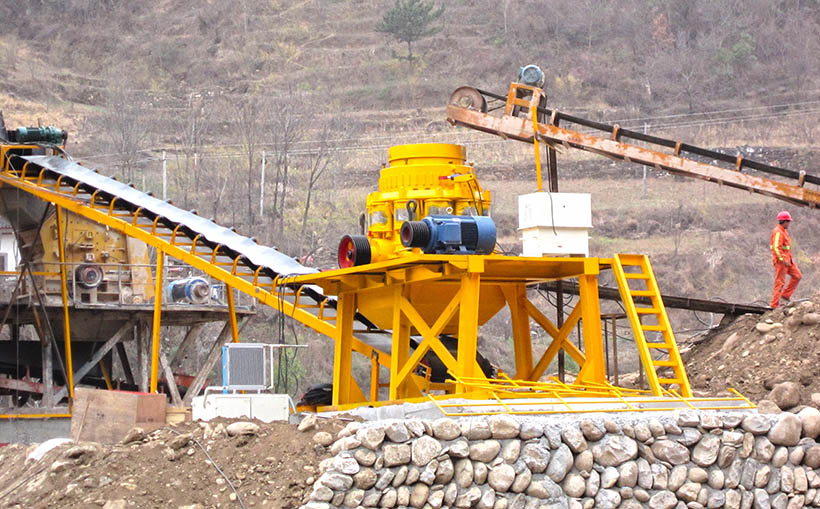

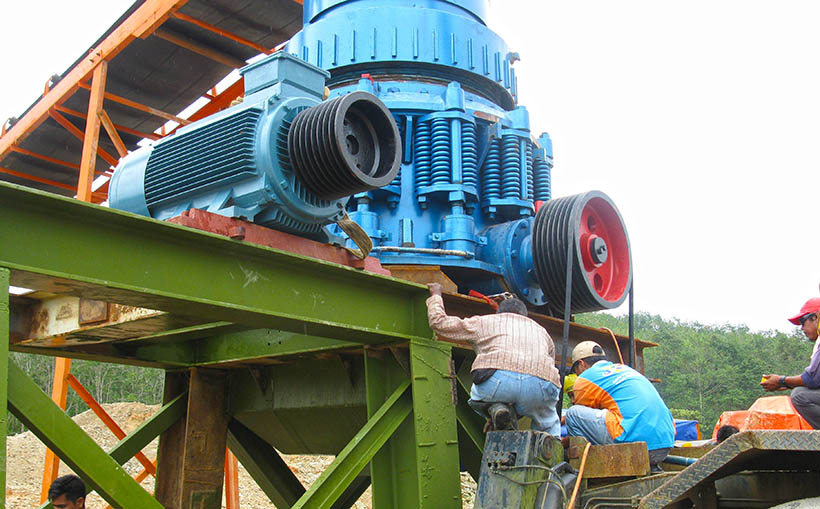

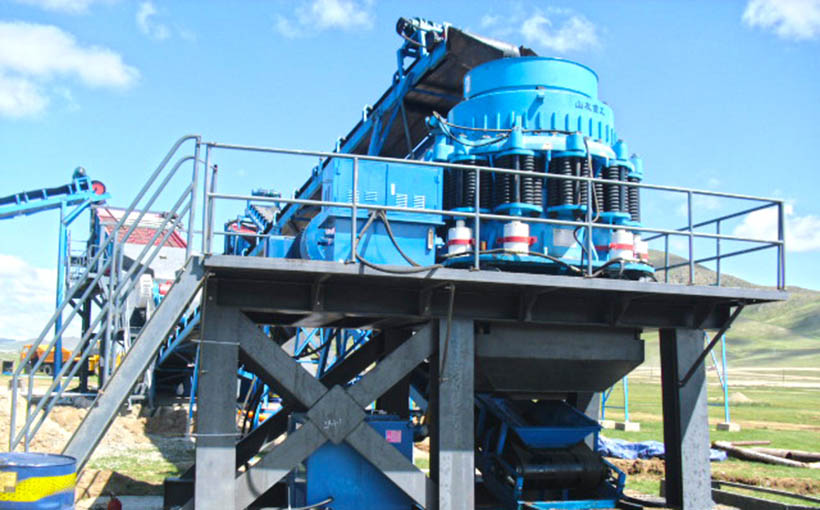

彈簧圓錐破碎機使用非常廣泛,因其價格比較親們,所以比較受市場歡迎。20年來,從山友重工出去的彈簧式破碎機就非常的多,下面簡單的展示一些彈簧圓錐破的現場使用圖片:
彈簧式圓錐破碎機優點還是比較多的,但比較重要的優勢特點有如下8點:
更高的產能,更好的質量。
由于有保險裝置,大大減小了停機時間。
機體為鑄鋼結構,在重載部位設置有加強筋。
含調整器,可快速調整破碎出料粒度的大小。
提供彈簧式保護裝置。
具有完整的潤滑系統,當有溫過高或有流速過慢時將自動關閉。
內部結構密封性能好,可有效的保護設備免受粉塵及其他小顆粒的侵害。
使用壽命較長適用性強。
型號 | 生產能力(t/h) | 破碎頭底部直徑 | 最大進料力度 | 排料口調整范圍 | 功率 | 重量 | 外形尺寸(L×W×H,mm) |
PYB900 | 50-90 | 900 | 115 | 15-50 | 55 | 11 | 2692×1640×2350 |
PYZ900 | 20-65 | 900 | 60 | 5-20 | 55 | 11 | 2692×1640×2350 |
PYD900 | 15-50 | 900 | 50 | 3-13 | 55 | 11 | 2692×1640×2350 |
PYB1200 | 110-168 | 1200 | 145 | 20-50 | 110 | 25 | 2790×1878×2844 |
PYZ1200 | 42-135 | 1200 | 100 | 8-25 | 110 | 25 | 2790×1878×2844 |
PYD1200 | 18-105 | 1200 | 50 | 3-15 | 110 | 25 | 2790×1878×2844 |
PYB1750 | 280-480 | 1750 | 215 | 25-60 | 160 | 50 | 3910×2894×3809 |
PYZ1750 | 115-320 | 1750 | 185 | 10-30 | 160 | 50 | 3910×2894×3809 |
PYD1750 | 75-230 | 1750 | 85 | 5-15 | 160 | 50 | 3910×2894×3809 |
PYB2200 | 590-1000 | 2200 | 300 | 30-60 | 280 | 80 | 6440×2900×5057 |
PYZ2200 | 200-580 | 2200 | 230 | 5-30 | 280 | 80 | 6440×2900×5057 |
PYD2200 | 120-340 | 2200 | 100 | 5-15 | 280 | 81 | 6440×2900×5057 |
彈簧圓錐破碎機主要易損部件有:
主軸
錐襯套
破碎腔
破碎圓錐體
彈簧等
